Tato aplikace je zajímavá tím, že je instalována v bezprostřední blízkosti pece pro výrobu odlitků ze slitiny hliníku. Robotické rameno vyjme odlitek z formy, zchladí na teplotu asi 60° a založí k označení kódu. Tím je zajištěno dostatečné upnutí dílu a také minimální kontakt stroje s horkým povrchem.

Pro toto pracoviště byla zvolena sestava mikroúderové hlavy ADP5090 a řídící jednotky AC500.

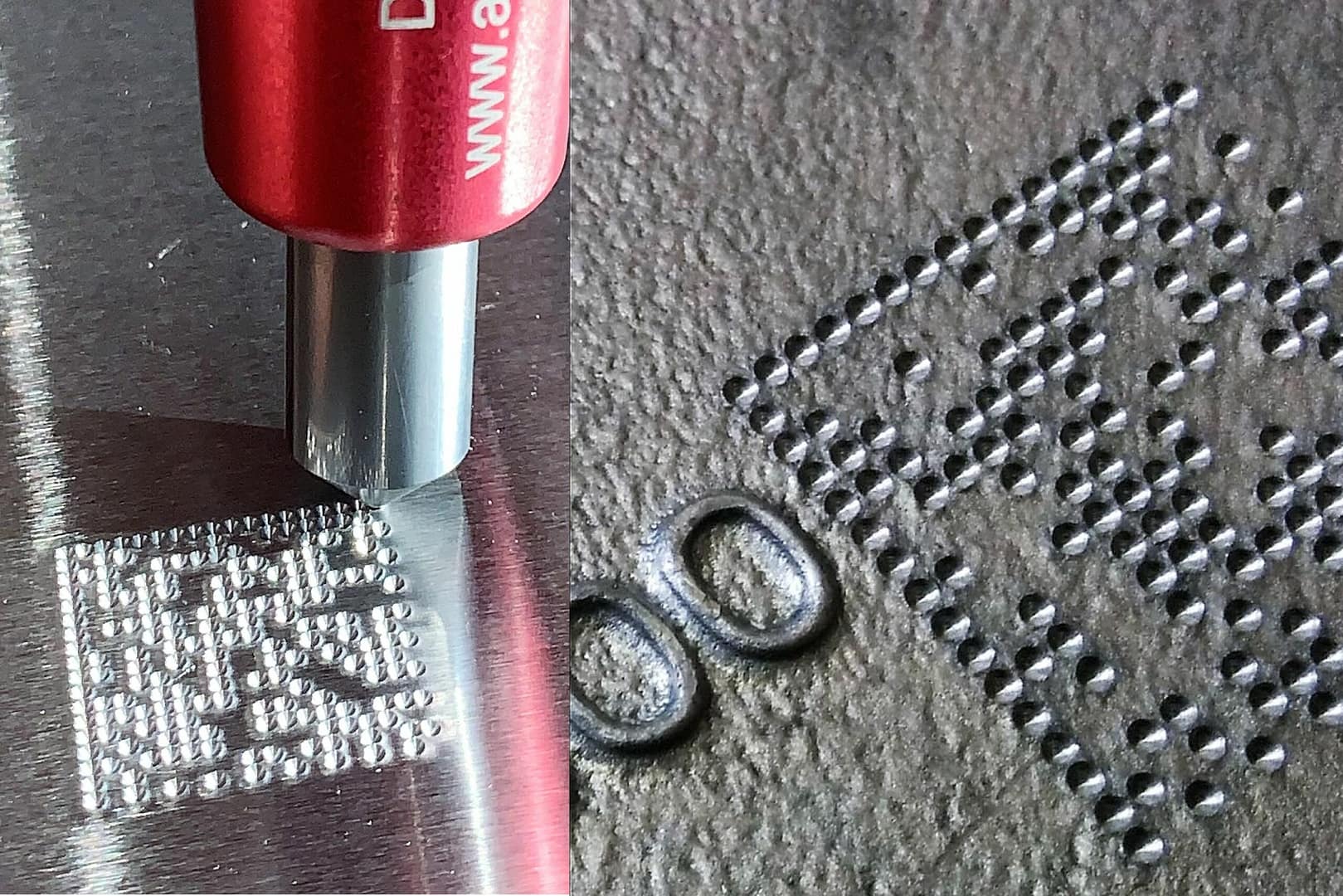

Mikroúder je ideální pro značení Datamatrix kódu, proto je toto pracoviště vybaveno také čtečkou, která vyhodnotí a přečte označený kód.

Celé zařízení je naprogramováno tak, aby nebylo nutné během procesu výroby nijak zasahovat.

Založením dílu do správné pozice sepne koncový spínač, který spustí projekt pro značení. Po skončení značení je signálem aktivována čtečka kódu, která vyhodnotí jeho kvalitu a podle toho rameno přesune označený díl správným směrem. Pokud by kód nebyl čitelný, takový díl neprojde do dalšího procesu.

Konstrukce rámu je z hliníkových profilů a základ tvoří duralová deska se závity. Součástí pracoviště je také zakládací přípravek, který obsahuje koncový spínač.
